卷帘门电机之卷帘门接收器

返回列表 来源: 发布日期: 2021.08.31


中山巨光智能门控有限公司有着多年的卷帘门控制器生产、品控、研发经验,其优点在于控制器的接收电路接收灵敏度高、抗干扰强、集成度高,不随温度和电压环境变化导致接收距离有问题。

发射器

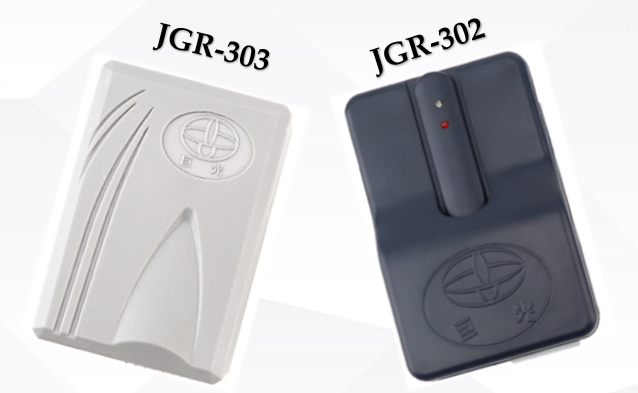

卷帘门电机接收器

图一是超再生接收板原理图,该方案是早期模拟电子技术做的接收方案现已被淘汰,原理是前级将天线接收到的信号经过选频网络后做放大处理后让考毕兹震荡电路产生和目标频率相同的载波频率混频后解调出目标的数据信号,也就是我们发射器发射时的DATA数据,此时的数据还不能直接给MCU解码运算,需要经过358运放进行放大和整形后拥有一定的驱动能力,此时的DATA信号就可以用单片机进行解码,做相应的功能。该电路的特点是接收灵敏度高,抗高压能力强,整体电路的稳定性不高,容易受环境影响导致偏频。

接收器

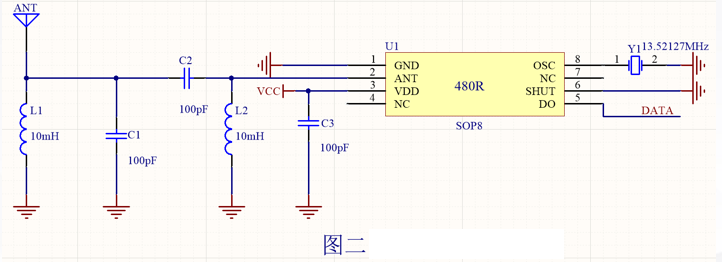

巨光智能门控接收器采用图二超外差接收电路,该电路集成度比较高,采用数字RF处理芯片接收来自天线的微弱信号,外加晶振构成需要的接收频率,ANT处为阻抗匹配网络使接收的增益最大,该电路接收频率稳定、接收灵敏度高、抗干扰性强、对环境温度变化无要求的特点。

   巨光智能门控出品的每台接收器都经过严格的老化测试、距离测试合格后出厂,巨光智能门控历经市场风雨20多载,毅然立足于市场巅峰,我们秉着产品质量为重心技术为后盾,努力为社会科技添砖加瓦,为人们的生活带来科技的便利,加油巨光!!!!
