卷帘门摇控
  • 管状遥控JGR-706

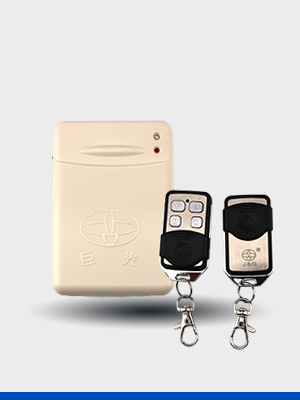

管状遥控JGR-706

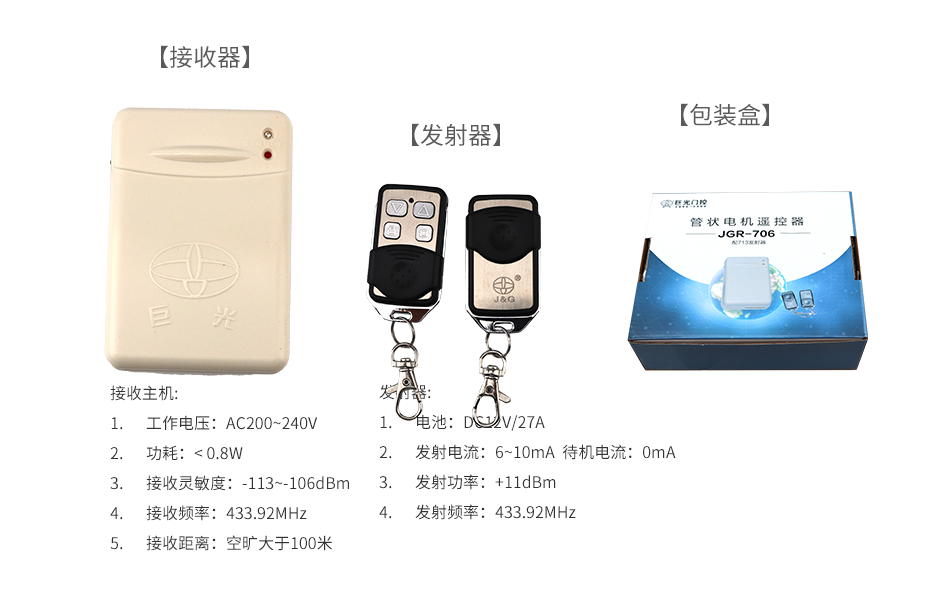

接收主机:

1. 工作电压:AC200~240V

2. 功耗:< 0.8W

3. 接收灵敏度:-113~-106dBm

4. 接收频率:433.92MHz

5. 接收距离:空旷大于100米

发射器:

1. 电池:DC12V/27A

2. 发射电流:6~10mA  待机电流:0mA

3. 发射功率:+11dBm

4. 发射频率:433.92MHz

全国热线

189-2333-1811

  • 产品详情

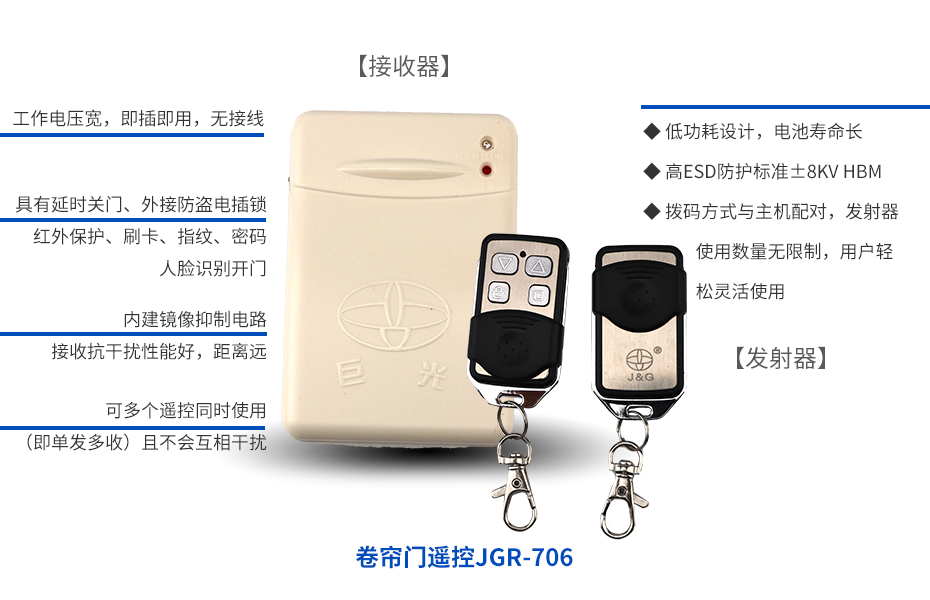

产品展示PRODUCT DISPLAY

JGR-70623



产品细节PRODUCT DETAILS

JGR-7062344

JGR-70623445656

1.左右安装转换

同时按发射器“停”、“锁”3秒钟,绿色指示灯闪亮四次,完成左右安装转换。

‚通电后,按发射器“停”,如果绿色指示灯闪亮,说明当前为右装机;如果绿色指示灯不亮,说明当前为左装机。(出厂默认右装机)

2.发射器加配、清除

遥控主机加配发射器:按一下遥控主机上的学习按钮,绿色指示灯长亮,再按未加配发射器的任意键,绿色指示灯闪亮两次后熄灭,加配成功。

‚发射器遥控加配发射器:同时按已加配发射器“开”“锁”3秒,绿色指示灯长亮,再按未加配发射器的任意键,绿色指示灯闪亮两次后熄灭,加配成功。

ƒ清除发射器:长按遥控主机上的学习按钮,绿色指示灯由长亮转为熄灭,松开按键,清除全部发射器。

④每台遥控主机最多可配20个发射器。(出厂配两个)

3.延时关门(选配)

打开遥控主机外壳,按示意图及线路板印字调节“延时关门时间”旋钮:“OFF”表示无延时关门,“1-5”表示延时关门时间 30 -200秒可调。(出厂默认200秒)

4.外接手动(选配)

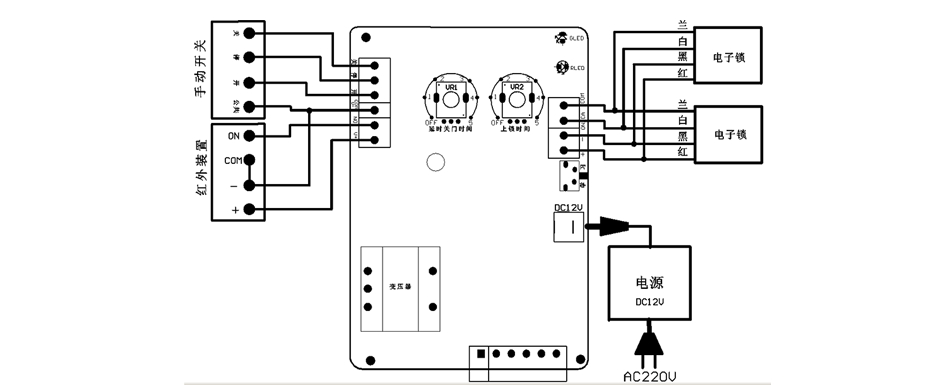

打开遥控主机外壳,按示意图及线路板印字开、关、停、COM/V-(公共)接线手动开关。外接手动开关必须为常开点动型。

5.外接红外线安全装置(选配)

在关门运行过程中,如有障碍物在门间阻挡红外线光束,则门会停止动行,避免误碰到障碍物。接线如示意图。

6.外接防撬锁装置(选配)

关门后,防撬锁自动上锁(上锁时间可调),防止撬门,保护人身财产安全。

‚上锁时间调节:按示意图及线路板印字调节“上锁时间”旋钮:“OFF”表示不上锁,“1-5”表示自动上锁时间5 -70秒可调。(出厂默认70秒)

ƒ接线如示意图:DC12V电源接DC插座,两个防撬锁并联连接,红色线接“+ ”,黑色线接“-”,兰色线接“COM”,白色线接“ON/CA ”。

④防撬锁检测:安装正确后,同时按发射器“开”“关”键3秒,防撬锁动作一次,同时蜂鸣器“滴”一声报警,则防撬锁正常。如蜂鸣器长鸣,则防撬锁不正常。

⑤声明:防撬锁上锁时间必须大于关门运行时间。

注意事项

1.使用时如出现报警声,按发射器“停”键解除报警。

2.应定期检查维护防撬锁活动部位。

3.如发现遥控距离变短请及时更换发射器电池。


应用范围SCOPE OF APPLICATION

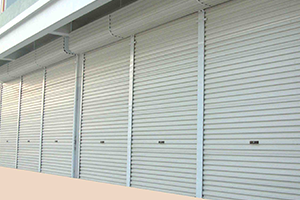

 1. 适用市面上交流管状卷帘门电机遥控

2. 适用智能家居、广告栅栏、工业远程控制系统


  • 平移门电机外接控制管状卷帘门应用
  • 智能家居智能家居
  • 工业远程控制系统工业远程控制系统

产品工艺PRODUCT TECHNOLOGY

安装与使用INSTALLATION AND USE

1.安装时布线请将限位线和电机线分开两条线管走线

2.电机左右安装需电机线和限位线同时调整
